Les sols de Limoges, majoritairement issus de l’altération du socle hercynien, présentent une dominante sableuse et graveleuse avec une fraction argileuse fine souvent sous-estimée. Nous le constatons régulièrement sur les projets de terrassement de la périphérie nord. Une simple identification visuelle ne suffit pas pour anticiper le comportement hydrique ou la susceptibilité au retrait-gonflement. L’analyse granulométrique complète, associant tamisage à sec et sédimentométrie par hydromètre, permet de quantifier précisément la distribution des particules depuis les cailloux jusqu’aux argiles les plus fines, et ainsi dimensionner correctement les couches de forme et les dispositifs de drainage.
Une granulométrie qui ignore la fraction fine, c’est un fuseau de filtre qui colmate : à Limoges, les altérites argileuses exigent l’hydromètre.
Méthodologie et portée
L’expansion urbaine de Limoges a conduit à bâtir sur des plateaux altéritiques et dans les vallées de la Vienne et de l’Aurance, où les formations alluvionnaires sont très hétérogènes. Dans notre laboratoire, nous voyons passer des échantillons dont la courbe granulométrique bascule d’un sable limoneux à une argile silteuse sur quelques dizaines de mètres. Pour qualifier cette variabilité, nous pratiquons la voie sèche par tamisage jusqu’à 80 µm, puis la voie humide par sédimentométrie pour les particules inférieures, conformément à la norme NF P94-056 et 057. L’enjeu est de définir le coefficient d’uniformité (Cu) et le coefficient de courbure (Cc), indispensables pour la classification GTR des sols utilisée dans les terrassements routiers. Quand un sol présente une sensibilité à l’eau, la granulométrie sert de base avant un essai au bleu de méthylène pour évaluer l’argilosité réelle du matériau.
Facteurs du sol local
L’application stricte des normes NF P94-056 et NF P94-057 est particulièrement pertinente à Limoges, où la présence d’arènes granitiques altérées peut fausser une granulométrie réalisée uniquement par tamisage à sec. Le risque majeur est de sous-estimer la fraction fine argileuse et de classer le sol comme insensible au gel ou faiblement plastique, alors qu’il est en réalité gélif et gonflant. Sur les chantiers de VRD, une courbe granulométrique erronée mène à des fuseaux de filtre inadaptés, un colmatage des drains et des pathologies en couche de forme. En fondation, l’absence de données sur les particules inférieures à 80 µm empêche de détecter les sols de classe A3 ou A4 selon la GTR, avec des tassements différentiels à la clé. Nous insistons sur la sédimentométrie systématique pour tout sol contenant plus de 10 % de tamisat à 0.08 mm.
Questions et réponses
Quel est le prix d’une analyse granulométrique complète à Limoges ?
Pour une analyse granulométrique complète associant tamisage et sédimentométrie par hydromètre, le coût se situe généralement entre 100 € et 180 € par échantillon, selon la taille maximale des éléments et la présence d’argile nécessitant une décantation prolongée. Ce tarif inclut le lavage, le séchage, la pesée et la fourniture de la courbe granulométrique avec les coefficients Cu et Cc.
Quelle est la différence entre l’analyse par tamisage et par sédimentométrie ?

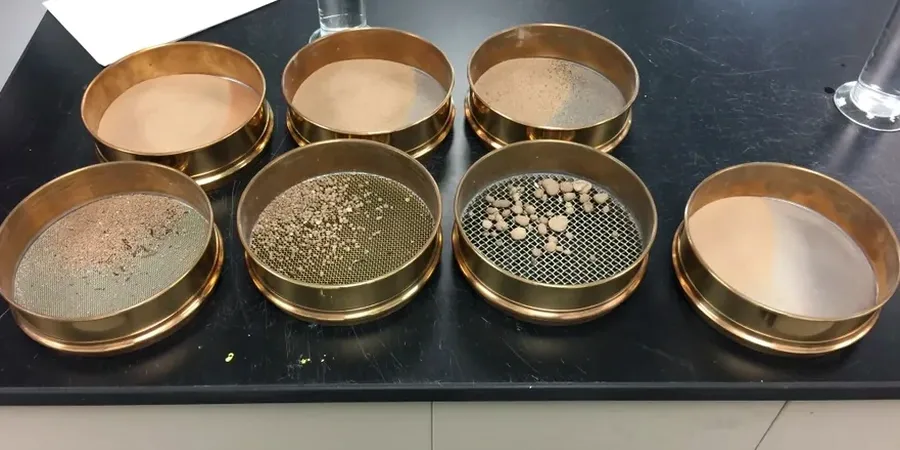

Le tamisage mécanique couvre la fraction grossière, typiquement de 200 mm à 80 µm. En dessous de 80 µm, les particules sont trop fines pour passer à travers des tamis normalisés : on utilise alors la sédimentométrie, qui mesure la vitesse de chute des particules en suspension dans un liquide. Cette seconde phase est cruciale pour caractériser les limons et argiles très présents dans les altérites de Limoges.
Pourquoi réaliser une granulométrie sur un sol limougeaud ?
Les sols issus de l’altération du massif granitique de Limoges contiennent souvent une fraction fine argileuse qui conditionne leur sensibilité à l’eau et au gel. Une granulométrie complète permet de classer le sol selon le guide GTR et de dimensionner correctement les couches de forme, les filtres de drainage et les remblais techniques, évitant ainsi des désordres coûteux sur les voiries et réseaux.
Quelles normes appliquez-vous pour l’analyse granulométrique ?
Nous appliquons les normes françaises NF P94-056 pour le tamisage et NF P94-057 pour la sédimentométrie, ainsi que la norme européenne NF EN ISO 17892-4 relative aux essais granulométriques en laboratoire. Notre laboratoire est accrédité COFRAC selon la norme NF EN ISO/CEI 17025 pour ces essais, ce qui garantit la traçabilité métrologique et la compétence technique.
